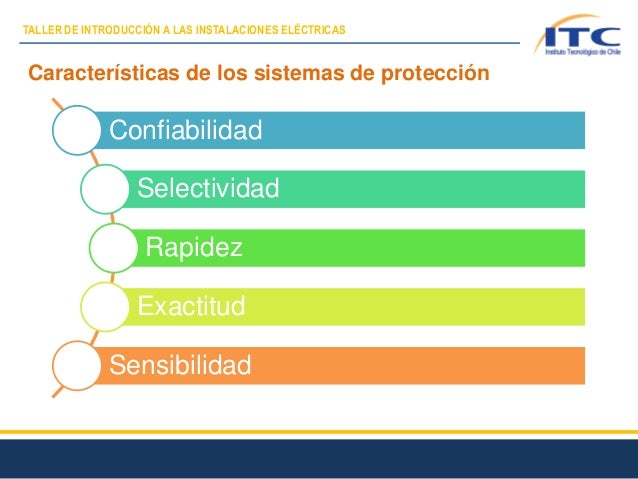

Protección de generadores
Un generador eléctrico es una máquina rotatoria que gira gracias a la energía mecánica aplicada a su eje o flecha. La energía mecánica aplicada a este eje debe poseer la fuerza o torque adecuado para lograr un giro adecuado en el generador lo que se convertirá finalmente en energía eléctrica a través del fenómeno de inducción, donde luego se destinará esa energía a los centros de consumo.
Protecciones de motores
El motor eléctrico es una máquina rotatoria, destinada al uso de la energía eléctrica para obtener energía mecánica, proceso opuesto al del generador. Los motores son la principal fuerza de trabajo industrial en el mundo, ya que no emiten residuos contaminantes al aire, su adaptabilidad es mucho mayor que la de los motores de combustión interna, y su control va de lo más simple a lo más complejo. En un sistema de potencia, su uso es, principalmente para el bombeo de líquidos y vapores en el sistema de alimentación de las calderas, donde las plantas generadoras lo requieran. De aquí radica la importancia de su adecuada protección, ya que si éstas máquinas fallan, seguramente lo hará el sistema de potencia en general, debido a un fenómeno llamado 'avalancha de frecuencia', creado por la baja de velocidad en los generadores, que a su vez dependen de la cantidad y de la intensidad de los flujos que mueven a la turbina.
Protección de motores eléctricos. Se realiza a través de dispositivos que aseguran la desconexión oportuna de los motores eléctricos de la red ante la ocurrencia de alteraciones del régimen normal de trabajo, con el fin de evitar el deterioro del aislamiento del motor, de los devanados y de las conexiones eléctricas
Protecciones de transformadores
Se dice que el transformador es el alma de un sistema de potencia, ya que es éste el que se encuentra en cada uno de los puntos donde las tensiones cambian de valor. Siempre están dispuestos en una subestación, ya sea de interconexión, elevación, o reducción. El tipo de protección más comúnmente utilizado es la diferencial de corriente. Se basa en la aplicación de la ley de Kirchoff, según la cual el sumatorio de las corrientes entrantes y salientes debe ser igual a cero. En nuestro caso el relé de protección es alimentado por los transformadores de corriente instalados en los devanados principales (ya sean estos dos, tres o incluso más). Para eliminar posibles errores en la medición tanto de fase como de ángulo se le aplica un frenado a la protección. Este frenado se basa en la corriente a frecuencia fundamental, pero también en los armónicos segundo y quinto, para de ese modo evitar transitorios durante la excitación del transformador que se protege.
Protecciones de líneas de transmisión
La Línea de Transmisión (LT) es el elemento del sistema eléctrico de potencia destinado a transportar la energía, desde su generación hasta el punto de distribución para su consumo, por lo que se considera como el elemento más importante en el suministro de energía eléctrica. Y forma parte de la Red de transporte de energía eléctrica.
El esquema de protección de una LT está formado por una protección primaria y protecciones de respaldo, siendo la primaria de alta velocidad y las de respaldo con acción retardada.
El objeto de la característica de alta velocidad de la protección primaria es debido a que ésta debe actuar en la menor cantidad de tiempo posible tratando de aislar la falla del sistema, las de respaldo son de acción retardada, ya que tienen que esperar a que la protección primaria actúe, si no es así lo harán éstas otras. Esto no significa que las de respaldo solo actuarán en caso de que la primaria no actúe.
La gran desventaja es que la protección de respaldo aísla una sección de mayor dimensión que la primaria.
Existen varios factores que afectan el diseño y operación de un SP en Líneas de Transmisión, los cuales son: configuración de la red y niveles de tensión, entre otros.
Los esquemas de protección que se pueden utilizar en una LT, son: Protección contra sobre corriente (PSC), Protección de distancia (PD), Protección de hilo piloto (PHP), y la protección híbrida (PH).
Las protecciones que se aplican a las líneas de transmisión se dividen en dos grupos principales: el de protecciones primarias y el de protecciones secundarias (de respaldo), como se describen por ejemplo a continuación:
1. Primaria
(a) Diferencial con comunicación con el otro extremo (hilo piloto, onda portadora o fibra óptica).
(b) Comparación de fase con comunicación con el otro extremo.
(c) Comparación direccional con relevadores de distancia y comunicación con el otro extremo.
2. Secundaria.
(a) Distancia.
(b) Sobre corriente direccional de fases y tierra.
Protecciones de barras
Las barras de colección son un conjunto de elementos mecánicos (estructuras metálicas), destinados a la estabilidad mecánica de los centros de interconexión de los demás elementos eléctricos que comprenden el sistema de potencia.
La protección se realiza específicamente con la protección diferencial de barras (PDB).
